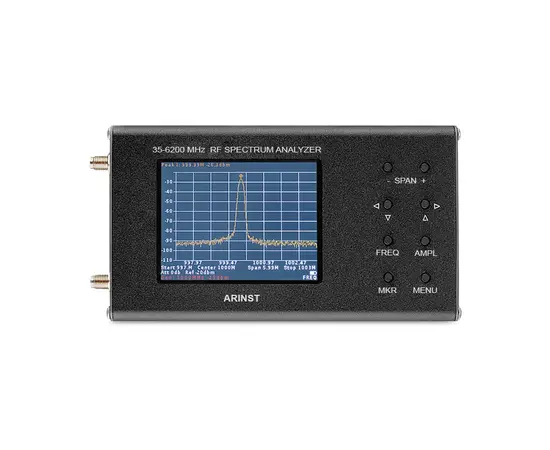

Arinst SSA-TG R2 портативный анализатор спектра с трекинг-генератором
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
КОМПЛЕКТАЦИЯ:
РАБОЧИЕ ПАРАМЕТРЫ:
| № | Наименование | Кол-во |
| 1 | Анализатор спектра Arinst SSA-TG R2 (со встроенным аккумулятором) | 1 шт. |
| 2 | Переходник SMA-male ~ SMA-female | 1 шт. |
| 3 | Кабель питания Mini-USB | 1 шт. |
РАБОЧИЕ ПАРАМЕТРЫ:
| Характеристики |
|||
| Отображаемый диапазон частот | 35 ~ 6200 МГц | ||
| Основной измеряемый диапазон частот | 35 ~ 4500 МГц | ||
| Динамический диапазон в полосе | 35 ~ 3000 МГц: 75 дБ 3000 ~ 4500 МГц: 70 дБ |
||
| Максимальная полоса обзора | 6165 МГц | ||
| Полоса пропускания ПЧ | фиксированная, 200 кГц | ||
| Мин. длительность обнаруживаемого сигнала при полосе сканирования |
10 МГц: 20 мс | ||
| Скорость обзора в полосе | 100 МГц: ≤ 0,25 с | ||
| Полка шума в полосе | до 3000 МГц: ≤ -100 дБм 3000 ~ 4500 МГц: ≤ -95 дБм 4500 ~ 6200 МГц: ≤ -90 дБм |
||
| Волновое сопротивление | 50 Ом | ||
| КСВ (в рабочем диапазоне частот) | ≤1,5 | ||
| Внутренний аттенюатор | 0 ~ 30 дБ | ||
| Ошибка при аттенюации | до 10 дБ: 2 дБ от 10 до 20 дБ: 5 дБ от 20 до 30 дБ: 8 дБ |
||
| Диапазон частот встроенного трекинг-генератора | 35 ~ 6200 МГц | ||
| Выходная мощность | -15 ~ -25 дБм | ||
| Точность отображения сигнала в пределах динамического диапазона |
2 дБ | ||
| Максимальная входная мощность | при аттенюаторе 0 дБ - 10 дБм при аттенюаторе выше 20 дБ - 20 дБм |
||
| Максимальный входной измеряемый сигнал | 10 дБм | ||
| Максимальное постоянное напряжение на входе | 25 В | ||
| Максимальный потребляемый ток при работе от аккумулятора |
450 мА | ||
| Максимальный потребляемый ток при работе от USB (в режиме зарядки) |
500 мА | ||
| Ёмкость аккумулятора | 2000 мАч | ||
| Время непрерывной работы от аккумулятора | 3 ч. | ||
| Время подзарядки аккумулятора | 5 ч. | ||
Артикул: R10939
ОПИСАНИЕ
Анализатор спектра с трекинг-генератором Arinst SSA-TG R2 - необходим для отображения спектров сигналов в частотном диапазоне от 35 до 6200 МГц.
Встроенный трекер генератор позволит произвести замеры АЧХ.
Гарантия - 1 год.
Цвет и комплектация товара могут изменяться производителем без ухудшения функциональных возможностей оборудования.
