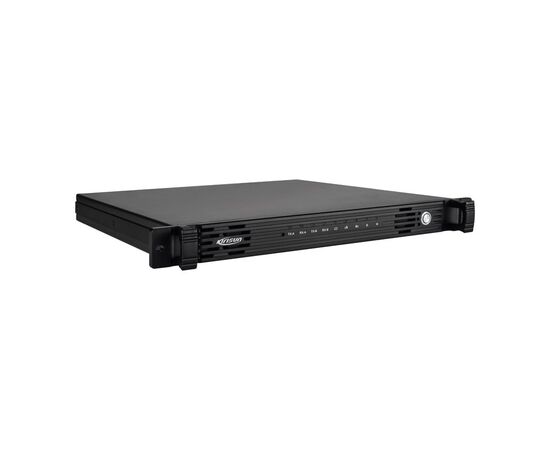

ЦИФРОВОЙ DMR РЕТРАНСЛЯТОР KIRISUN DR600 UHF
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Цифровой DMR ретранслятор Kirisun DR600 - создан на основе самых современных цифровых технологий открытого стандарта радиосвязи DMR и предлагает широкий набор функций по осуществлению передачи голоса и данных. Радиоретранслятор соответствует 2-му и 3-му классам аппаратуры (Tier II и Tier III), отличается эргономичностью конструкции. Ретранслятор рассчитан на полномасштабную работу в цифровом режиме, обеспечивает высокую эффективность управления и быструю реакцию в экстренной ситуации.
Особенности ретранслятора Kirisun DR600
Профессиональный дизайн.
Корпус ретранслятора по высоте соответствует размеру 1U, что позволяет устанавливать его в стандартную стойку.
Уникальная конструкция системы охлаждения.
Для охлаждения аппаратуры используются тепловые трубки и четыре вентилятора. Такая система обеспечивает эффективное рассеивание тепловыделений, защищая ретранслятор от перегрева в режиме с высокой выходной мощностью.
Автоматизированный переход из цифрового режима в аналоговый.
Ретранслятор рассчитан на работу в аналоговом, цифровом и смешанном режимах. В последнем случае он автоматически динамично переключается между аналоговым и цифровым режимами в соответствии с видом принимаемого вызова.
Широкий спектр дополнительного оборудования.
Обеспечивается поддержка широкого перечня оборудования, производимого сторонними компаниями. Для этого на задней панели установлен соответствующий разъем с каналом управления, и обеспечена поддержка протоколов SIP и AIS.
Передача данных в сети.
Предусмотрена возможность реализовать функцию, позволяющую ретрансляторам в разных регионах передавать в сети данные, речевую информацию и пакеты на основе использования протокола TCP/IP (протокол управления передачей/Интернет-протокол).
Светодиодная индикация.

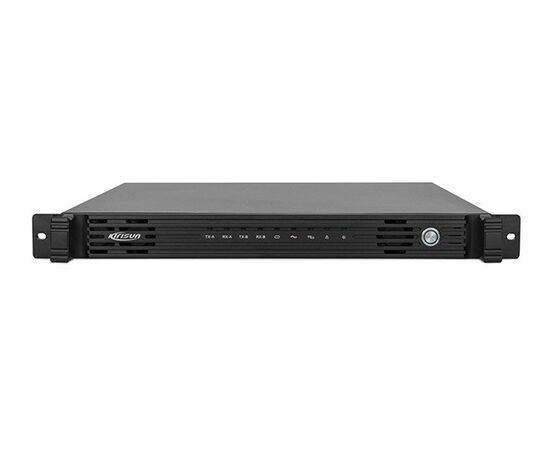

Для достоверного определения статуса ретранслятора, на его передней панели размещены 9 светодиодных индикаторов.
Возможность обновления программного обеспечения.
Совершенствование характеристик ретранслятора возможно путем модернизации существующего программного обеспечения (ПО). Приобретать новое ПО не требуется. Осуществляя обновление ПО можно поддерживать ретранслятор в состоянии, соответствующем 2-му или 3-му классам аппаратуры.
| Технические характеристики цифрового ретранслятора Kirisun DR600 UHF | |
| Количество каналов | 64 |
| Потребление тока в режиме передачи | <15 А (45 Вт) |
| Диапазоны частот (МГц) | 400-470 |
| Шаг сетки частот (кГц) | 12.5/20/25 |
| Габариты (мм) | 482.6 × 450 × 44 |
| Масса (кг) | 11.2 |
| Диапазон рабочих температур | -30°C ~ +60°C |
| Напряжение питания (В) | 13.8±20%, (по заказу: 100-250В 50/60Гц) |
| Диапазон температур хранения | -40°C ~ +85°C |
| Стандарт МЭК | IEC 61000-4-2(level 4) |
| Максимальный рабочий цикл | 100% |
| Тип вокодера | AMBE + 2 |
| Передатчик | |
| Отклонение частоты | ±0.5 × 10-6 |
| Выходная мощность несущей (Вт) | 40 |
| Уровень паразитной ЧМ | -40дБ при 12.5кГц, -45дБ при 20кГц/25кГц |
| Уровень побочных излучений | -36 дБм<1ГГц, -30 дБм>1ГГц |
| Уровень излучений в соседнем канале | -60дБн при 12.5кГц, -70дБн при 20/25кГц |
| Тип модуляции, класс излучения | ЧМ; 12.5 кГц: 11KØF3E, 25 кГц: 16KØF3E |
| Максимальная девиация частоты | 2.5кГц при 12.5кГц, 4кГц при 20кГц, 5кГц при 25кГц |
| Отклонение АЧМХ | +1 дБ ~ -3 дБ |
| Коэффициент нелинейных искажений | <3% |
| Цифровая модуляция, 4FSK | 12.5 кГц (только данные): 7K60FXD, |
| 12.5 кГц (данные + голос): 7K60FXE | |
| Приемник | |
| Чувствительность (аналог. режим) | <0.30 мкВ (12 дБ SINAD) |
| Чувствительность (цифр. режим) | <0.30 мкВ (5% BER) |
| Интермодуляционная избирательность | TIA603: 75 дБ ETSI: 75 дБ |
| Избирательность по соседнему каналу | TIA603: 70 дБ при 12.5 кГц/75 дБ при 20/25 кГц ETSI: 70дБ при 12.5кГц/75дБ при 20/25кГц |
| Избирательность по побочным каналам | TIA603: 75 дБ; ETSI: 70 дБ |
| Коэффициент нелинейных искажений | <3% |
| Уровень фона | -40 дБ |
| Отклонение АЧХ | +1 дБ, ~ -3 дБ |
