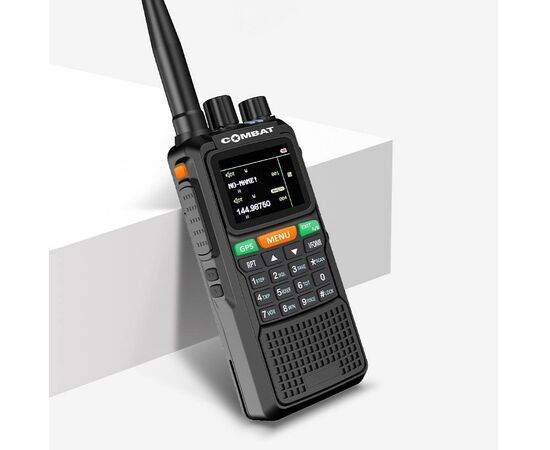

Радиостанция COMBAT T-44UV VECTOR 12 Ватт GPS и ретранслятор
Радиостанция КОМБАТ T-44UV VECTOR 12 Ватт GPS и ретранслятор
Новая, мощная надежная радиостанция COMBAT T-44 VECTOR TURBO высокой мощности до 14 Вт с большим экраном, встроенным репитером, GPS и фонариком.
- Рация COMBAT T-44 VECTOR TURBO работает в режиме ретранслятора на разных диапазонах. Поможет вам увеличить дальность связи в 2 раза. *режим ретранслятора потребляет больше энергии.
- Клавиатура для ввода частоты. Можно так же программировать каналы через компьютер.
- Встроенные GPS приемник с отображением другого абонента имеющего такую же радиостанцию. *при включенном GPS возрастает потребление энергии.
- Сверху имеется диодный фонарь.
- На дисплей выводятся данные с GPS: координаты и высота над уровнем моря.
- Новая, мощная надежная радиостанция COMBAT T-44 VECTOR TURBO высокой мощности 14 Вт с большим экраном и встроенным GPS и фонариком.
- Удобный и эргономичный корпус.
- Аккумулятор 3000 мАч.
- Большая кнопка PTT для использования в перчатках.
- Над кнопкой PTT расположена кнопка аварийного вызова Под PTT расположены 2 программируемые кнопки, назначаются через ПО на компьютере.
- Технические характеристики смотрите ниже, под описанием пунктов меню.
- Описание меню радиостанции смотрите ниже.
- Новая, мощная надежная радиостанция COMBAT T-44 VECTOR TURBO высокой мощности 10 Вт с большим экраном и встроенным GPS и фонариком.
Подробное тех. описание рации COMBAT T-44 VECTOR GP
✪ TXP | Реальная высокая выходная мощность
136-174 VHF (УКВ) |
400-470 UHF, LPD |
400-470 UHF, PMR | |||
136.000 | 13 Вт | 400.000 | 11 Вт | 440.000 | 9,5 Вт |
140.000 | 13,5 Вт | 405.000 | 11 Вт | 445.000 | 9,5 Вт |
145.000 | 13,5 Вт | 410.000 | 11 Вт | 450.000 | 10 Вт |
150.000 | 14 Вт | 415.000 | 10,5 Вт | 455.000 | 10,5 Вт |
155.000 | 14 Вт | 420.000 | 10 Вт | 460.000 | 10,5 Вт |
160.000 | 13 Вт | 425.000 | 10 Вт | 465.000 | 10,5 Вт |
165.000 | 13 Вт | 430.000 | 10 Вт | 470.000 | 10 Вт |
170.000 | 13 Вт | 435.000 | 9,5 Вт | 475.000 | 9,5 Вт |
174.000 | 13,5 Вт | 480.000 | 9 Вт |
* Измерения проводятся только на холодных рациях с полностью заряженными аккумуляторами и могут различаться +/-5%
✪ Тип антенны
SMA-M✪ TFT дисплей
На дисплее одновременно отображается обе рабочие частоты и статус радиостанции: заряд акумулятора, статус GPS. Дисплей имеет несколько экранов отображения информации переключение между которыми происходит по нажатию кнопки✪ TOT | Ограничение времени передачи
Полезно при случайном нажатии кнопки передачи или слишком долгом использование канала связи. Таймер настраивается пользователем.✪ VOX | Голосовая активация передачи
Позволяет начать передачу сигнала без нажатия кнопки PTT. Функция голосового управления требующая подключения к радиостанции гарнитуры (специального наушника с микрофоном). Это похоже на систему «свободные руки» у сотового телефона.✪ SCAN | MONI | Сканирование частот
Используется для поиска канала передачи. Или когда необходимо прослушивать сигнал с нескольких каналов. Функция сканирования используется в случае, когда вы точно не знаете на каком канале будет вестись передача или вам необходимо получать(прослушивать) сигнал с нескольких каналов. В этом режиме рация поочередно сканирует все заданные каналы, в поисках на каком из них ведется передача. При обнаружении сигнала связи на каком-либо канале, радиостанция автоматически останавливается на данном канале для приёма информации. Если сигнал исчезает через установленное время (время задержки), радиостанция снова начинает сканирование каналов.
Внимание: Функция сканирования требует предварительной настройки через программное обеспечение.
✪ PROG | Программирование функций и настроек
Все основные настройки производятся непосредственно на самой рации.Для расширенной настройки под конкретные задачи и пользователя(ей) используйте бесплатное программное обеспечение для компьютеров. Для подключения рации к компьютеру потребуется кабель-программатор.
✪ SOS | Alarm | Сигнал тревоги
Когда нужно быстро и незаметно передать сигнал тревоги. Нажмите и удерживайте оранжевую кнопку. На принимающей станции раздастся громкий сигнал и загорится красный индикатор. Ваша рация автоматически включится на передачу на максимальной чувствительности микрофона. Пользователи на принимающей станции смогут услышать, что происходит около передающей сигнал тревога радиостанции.✪ SQL | Squelsh | Aвтоматическое шумоподавление
Краткосрочное и полное отключение подавителя шумов. Позволяет расслышать очень слабый сигнал на предельных расстояниях или при сильных помехах. Возможна регулировка уровня подавителя. Не рекомендуется использовать в штатном режиме.✪ TXP | Выбор уровня мощности
для значительной экономии заряда батареи. Исходя из качества и устойчивости связи Вы можете плавно регулировать мощность
передатчика.
L - low – низкий уровень мощности, подходящий для любых условий. Как правило составляет половину от максимальной.
H - high - высокая мощность для портативной радиостанции, обеспечивает максимально возможную дальность связи.
✪ LED | Светодиодный индикатор
Горит красный светодиод: «Передача»Мигает красный светодиод: «Низкий заряд аккумулятора»
Горит зеленый светодиод: «Прием»
Мигает зеленый светодиод: «Сканирование»
✪ N/W | Настройка ширины полосы
Выбор ширины полосы канала 12,5/25 КГц (N/W) в каждом канале осуществляется через программное обеспечение. Важные аспекты работы с узкой и широкой полосами частот:Узкая полоса (N, Narrow) занимает меньше места в эфире и меньше создает помехи на соседних частотах. Поэтому такая полоса частот выбирается, например в безлицензионной полосе частот PMR на 446 МГц.
Широкая полоса (W, Wide) обеспечивает большую громкость и естественность речевого сигнала, т.к. лучше воспроизводятся высокие частоты голоса. Такая полоса частот выбирается, например в безлицензионной полосе частот LPD на 433-434 МГц.
Теоретически для дальней связи лучше использовать узкополосную связь, т.к. чем «узкополосней» приемник, тем меньше помех он принимает, а значит, может "расслышать" на их фоне более слабый сигнал, но на практике дальность связи и «разборчивость речи» зависит от множества других факторов и настроек в радиостанциях.
На практике рекомендуется в частотные каналы:
- Кратные частотам 25 КГц устанавливать - широкую полосу частот
- Кратные частотам 12,5 КГц устанавливать - узкую полосу частот
✪ PC+ABS | Прочный корпус
Материал корпуса из прочного пластика, смеси PC поликарбоната и ABS, не царапается.✪ DTMF | Кодирование и декодирование
Радиостанция имеет поддержку системы кодирования DTMF. DTMF (Dual-Tone Multi-Frequency) это система двухтонового кодирования (двухтоновый сигналинг), аналогичная тоновому набору номера в телефонах. В этой системе каждой цифре соответствует два определенных тона.✪ P1/P2 | Программируемые кнопки
2 боковых клавиши с настраиваемыми функциями. Функции настраиваются через программное обеспечение ПК✪ 999 каналов памяти
999 канал памяти✪ Уведомление о разряде аккумулятора
Озвучивание критически низкого заряда батареи. Функция используется, что бы сообщить Вам о критическом разряде батареи, когда нужна либо замена батареи или срочная зарядка.✪ BCLO | Блокировка занятого канала
Для предотвращения работы на передачу в занятом канале. Если канал занят, Ваш собеседник Вас неуслышит, а Вы об это даже не узнаете. Обычно происходит когда несколько радиостанций работают на одной частоте. Если функция включена, то при попытке передачи на занятом канале (в канале в данный момент присутствует чей-то сигнал), рация издаст звук «BEEP» и передача осуществляться не будет. Когда канал освободится, Вы сможете передать свой сигнал.
✪ QT/DQT кодирование (Группа)
Используется для того, что бы Ваша рация принимала только определенные вызовы на определенной частоте. Это нужно в томслучае, если поблизости находятся много радиостанций работающих на одном канале и на одной частоте. Функция «Группа» позволяет Вам
принимать и передавать сигнал только тем, кто находится в Вашей группе. Используя программное обеспечение, Вы устанавливаете на нужный Вам канала тон (это свое рода звуковой код), который передается перед вашим голосовым сообщением. Если принимающая рация на том же канале имеет тот же тон, сигнал будет принят. Если тон не установлен или установлен другой тон, сигнал будет отклонен.
Внимание: Функция настраивается на каждый конкретный канал. Если на одном и том же канале одновременно происходят вызовы
с разными тонами, то прием не осуществляется, только светится зеленый светодиод индицирующий появление сигнала в канале.QT/DQT кодирование (Группа)
✪ PTT ID
Для присвоения радиостанции уникального идентификационного номера, который передается вместе с сигналом в момент осуществления передачи. Позволяет автоматически идентифицировать абонентов сети радиосвязи, выходящих в эфир. PTT ID присваивается каждому каналу через программное обеспечение.✪ Голосовые оповещения на английском
✪ Интерфейс дисплея на английском
Пункты меню радиостанции
STEP |
Шаг изменения частоты в частотном режиме при сканировании или нажатии клавиш [▼] и [▲]. Возможные значения 5 / 6,25 / 10 / 12,5 / 25кГц / 50 кГц / 100 кГц |
SQL |
Порог открытия шумоподавителя. Возможные значения от 0 до 9. Чем меньше тем чувствительней. |
SAVE |
Режим энергосбережения. Если включён, то при появлении сигнала на частоте в начале может теряться полсекунды-секунда (одно-два слова). |
TXP |
Мощность передатчика. Возможные значения: HIGH – максимальная, LOW – малая (около 1-2 Ватт). При малой мощности на экране отображается индикация «L». |
ROGER |
Вкл/выкл подачу звукового сигнала. BOT – передача сигнала в начале передачи. EOT – передача сигнала в конце передачи. BOTH – передача сигнала в начале и в конце передачи. |
TOT |
Временное ограничение непрерывной передачи в секундах. Рекомендуется использовать до 30 секунд. |
VOX |
Передача, управляемая голосом. Задаётся уровень громкости голоса, при котором будет начинать работать передача. При начале передачи возможны потери первых 0,5-1,5 секунды. Чем больше цифра, тем меньше чувствительность. |
WN |
Ширина модуляции. Широкополосная WIDE и узкополосная NARR. |
VOICE |
Голосовое подтверждение нажатия клавиш. |
TOA |
Оповещение о скором конце передачи TOT. Устанавливается в секундах. |
BEEP |
Звуковое подтверждение нажатий клавиш. |
LANGUAGE |
Выбор языка меню и озвучивания пунктов меню. |
BCL |
Запрет передачи на занятой частоте. |
SC-REV |
Метод сканирования частот. TO - при нахождении сигнала сканер остановится на несколько секунд, затем продолжит сканирование. CO - cканирование будет продолжено, как только на частоте пропадёт активный сигнал. SE - сканирование закончится, как только будет найдена частота с сигналом. |
R-CTC |
Задаёт субтон CTCSS (аналог.) на приём согласно таблице. Шумоподавитель откроется при совпадении с установленным субтоном. |
T-CTC |
Задаёт субтон CTCSS (аналог.) на передачу согласно таблице. Шумоподавитель у партнёра откроется если субтон совпадёт с тем, который установлен у него на приём. |
R-DCS |
Задаёт субтон DCS (цифровой) на приём согласно таблице. Шумоподавитель откроется при совпадении с установленным субтоном. |
T-DCS |
Задаёт субтон DCS (цифровой) на передачу согласно таблице. Шумоподавитель у партнёра откроется если субтон совпадёт с тем, который установлен у него на приём. |
PF2 |
Назначение функций на боковые кнопки под кнопкой PTT. RADIO – включение FM радио. SOS – сигнал sos. TeleAlarm – передача звукового и тонового сигнала. LAMP – включение/выключение подсветки дисплея. SCAN – включение сканирования. DISABLE – ничего не назначено. |
PF3 |
Назначение функций на боковые кнопки под кнопкой PTT. RADIO – включение FM радио. SOS – сигнал sos. TeleAlarm – передача звукового и тонового сигнала. LAMP – включение/выключение подсветки дисплея. SCAN – включение сканирования. DISABLE – ничего не назначено. |
CH-MDF |
Формат отображения данных о канале в канальном режиме работы. FREQ – частота канала. CH – номер канала. CHFREQ – номер канала. NAME – имя канала (программируется с компьютера). Если имя не задано, то отображается номер канала. |
ABR |
Время работы подсветки дисплея. Устанавливается в секундах. |
OFFSET |
Значение сдвига частоты передачи от частоты приёма в МГц. Может использоваться при работе с репитерами. Используется вместе с пунктом меню SFT-D. |
SFT-D |
Направление сдвига частоты передачи относительно частоты приёма (для работы с репитерами). Только в частотном режиме работы! OFF – сдвига нет. «+» частота передачи будет больше частоты приёма. «-» частота передачи будет меньше частоты приёма. На экране загорается индикатор + или – соответственно. Используется вместе с пунктом меню OFFSET. |
SECOND |
Секундомер. |
CHNAME |
Название канала. Из меню радиостанции не работает, только через ПК. |
MEM-CH |
Сохранение канала в ячейку памяти, либо изменения параметров уже сохранённого канала. В память сохраняются только параметры приёмника, заданные в частотном режиме работы. Такие как частота, модуляция, субтоны, смещение, мощность передатчика, PTT-ID, BCL и S-CODE. Чтобы сохранить канал, нужно настроить все его параметры, войти в это меню, выбрать номер ячейки памяти и подтвердить выбор кнопкой MENU. Для уже сохранённого канала возможно изменение параметров частоты передачи и субтонов. Запись нового канала производится только в пустую ячейку очищенную с помощью меню. |
DEL-CH |
Удаление каналов из ячеек памяти..Выбирается номер канала, подтверждается удаление нажатием кнопки MENU. |
SCNCD |
Сканирование субтонов. Нужно дождаться пока кто-нибудь выйдет в эфир и нажать кнопку MENU для сканирования субтона абонента. |
PONMSG |
Заставка при включении рации. BITMAP – картинка. BATT-V – состояние аккумулятора в вольтах. |
SP-MUTE |
QT – рация включает звук только при получении кодов CTC/ CTCSS. QT+DTMF – рация включает звук только при получении установленных кодов CTC/ CTCSS и DTMF и DCS. QT*DTMF - рация включает звук только при получении установленных кодов CTC/ CTCSS или DTMF или DCS. |
ANI-SW |
Включение/выключение кода ANI. Используется для идентификации рации выходящей в эфир. |
ANI-EDIT |
Ввод ANI кода. |
DTMF-ST |
Слышимость DTMF тонов. DT-ST – слышны тоны нажатия на клавиатуру. ANI-ST – слышны только предварительно заданные тоны. DT+ANI – слышны все тоны. OFF – тоны не слышны. |
AUTOLOCK |
Автоматическая блокировка клавиатуры. Выставляется в секундах. |
PRICH-SW |
Мониторинг указанной приоритетной частоты. |
RPT-SET |
Использовании рации в качестве репитера. Настройка репитера. Необходимо учитывать, что работа происходит в разных диапазонах на вход и на выход. Например на рацию-репитер сигнал идет в диапазоне UHF, то на выходе должен быть VHF диапазон. X-DIRPT – включение кроссдиапазонного репитера. X-TWRPT – включение двухстороннего кроссдиапазонного репитера |
RPT-SPK |
Включает динамик в случае вывоза на выбранном канале. |
RPT-PTT |
Передача в режиме репитера. |
SCAN-ADD |
Включение в список сканирования. Работает только в канальном режиме. |
ALERT |
Частота активации репитера. |
PTT-DLY |
Задержка передачи ANI кода. |
PTT-ID |
Определяет момент передачи кода ANI в эфир. Ввод кода в меню «ANI-EDIT» |
RING |
Установка длительности сигнала вызова необходимого для открытия репитера. |
SCG-A |
Сканирования каналов группы А. Все каналы или только группы. |
SCG-B |
Сканирование каналов группы В. Все каналы или только группы. |
RPT-TONE |
Используется при работе с репитером. Репитер включится при получении тонового сигнала. Работает вместе с пунктом меню «ALERT» |
SC-QT |
Выбор варианта сохранения. Работает совместно с пунктом меню «SCNCD». |
SMUTESET |
Отключение звука на втором канале. |
CALLCODE |
Выбор группы для вызова. |
STYLES |
Выбор цвета фона дисплея. |
GPS |
Включение / выключение GPS приемника. При включенном GPS потребляется на ~30% больше энергии. |
ADJ-TIME |
Установка часового пояса для GPS. Необходимо вычесть нужное количество или прибавить, чтобы время совпадало с текущим временем. В T-44 VECTOR этого пункта нет. |
RESET |
Сброс к заводским установкам. VFO – сброс настроек меню и частот приёмников A и B. ALL – то же самое но с удалением всех каналов из ячеек памяти. |
BackLight |
Настройка яркости подсветки. |
NightMode |
Включение/выключение ночного режима дисплея. |
Технические характеристики |
||
Диапазон частот на прием и передачу | 136-174 МГц VHF | |
400-520 МГц UHF,LPD, PMR | ||
Шаг сетки | 5 кГц / 6.25 кГц / 10кГц / 12.5 кГц / 25 кГц / 50 кГц / 100 кГц | |
Количество каналов | 999 | |
Режим работы | F2D/F3E | |
Температура работы / хранения | от -20°C до 60°C / от -40°C до 80°C | |
Волновое сопротивление | 50 Ω | |
Аккумулятор, напряжение, емкость | 7,4V, 3000 mAh | |
Вес рации | 270 грамм | |
Габаритные размеры | 133 × 52 × 36 мм (без антенны) | |
Передатчик |
||
Ширина канала | ||
25 кГц | 12.5 кГц | |
Класс излучения (тип аналоговая модуляция) | 16KF3E | 11KF3E |
Ширина полосы частот излучения передатчика для полосы звуковых частот, не превышающих – 30 дБ |
16 кГц | 11 кГц |
Избирательность по соседнему каналу | не менее 70dB | не менее 60 дБ |
Отклонение АЧХ передатчика от характеристики с предкоррекцией 6 дБ/октава |
+1~3 дБ (0,3 ~ 3 кГц) | +1~3 дБ (0,3 ~ 2,55 кГц) |
Отклонение частоты от номинального диапазона | ±5,0кГц | ±5,0 кГц |
Максимальная девиация (отклонение) частоты | ± 25 кГц | ±12.5 кГц |
Уровень побочных излучений передатчика (Стабильность частоты) |
±2. 5 ppm | ± 2,5 ppm |
Коэффициент нелинейных искажений | не более 5% | не более 5% |
Уровень паразитной амплитудной модуляции передатчика | не более 3% | не более 3% |
Уровень паразитной частотной модуляции передатчика | не более -40 дБ | не более -40 дБ |
Максимальная мощность передатчика | до 14 Ватт (зависит от частоты, см таблицу) | |
Приемник |
||
Ширина канала | ||
25 кГц | 12.5 кГц | |
Чувствительность. приёмника при отношении сигнал/шум 12 дБ | не более 0,25 мВ | не более 0,25 мВ |
Изменение чувствительности приёмника при отклонении частоты сигнала |
не более 3 дБ | не более 3 дБ |
Воздействие на соседний канал | не менее 70dB | не менее 60dB |
Паразитные гармоники | не менее 70dB | не менее 70dB |
Отношение сигнал-шум | не более 45dB | не более 40dB |
Коэффициент нелинейных искажений | не более 5% | не более 5% |
